一、水-水冷卻機組的原理

  水-水冷卻機是由一組波紋金屬板組成，板上有孔，供傳熱的兩種液體通過。金屬板片安裝在一個側麵有固定板和活動壓緊板的框架內，並用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，並引導流體交替地流至各自的通道內。流體的流量、物理性質，壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，並且形成許多支撐點，足以承受介質間的壓力差。

  金屬板和活動壓緊板懸掛在上導杆上並由下導杆定位，而杆端則固定在支撐柱上，但如果其中一種液體或兩種液體在換熱器內不止通過一次，則接口應開在固定板和活動壓緊板上。

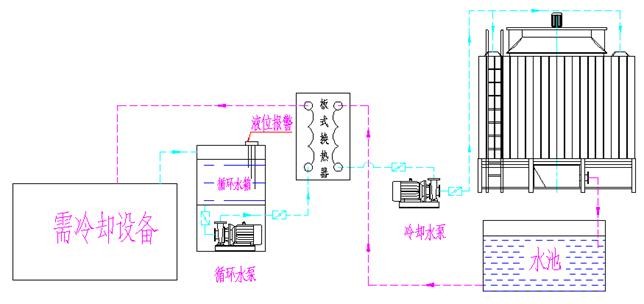

  水-水冷卻機組工作原理圖

  二、水水冷卻機組的主要特點

  （1）體積小、占地麵積少。板式換熱器占地麵積為同樣換熱能力的列管換熱器的30%左右，若與淋灑式的排管冷卻器相比就更優越。
  （2）傳熱效率高。板式換熱器能使兩種熱交換流體處於較低的流速下，增強擾動，激起湍流，從而強化傳熱，傳熱係數值K可達16720J/（m2•h•℃）（水對水），較之列管換熱器高2~4倍。
  （3）組裝靈活。當生產上要求改變工藝條件和產量時，板式換熱器隻要增減板片數量或改變板片組裝流程通道形式，即可滿足要求。
  （4）金屬消耗量低。板式換熱器的板片每平方米消耗金屬為8kg左右，而同樣參數的螺旋板式換熱器則需要20kg左右，其他管殼式換熱器就更多了。
  （5）熱損失小。板式換熱器由於僅是板片周圍邊暴露在大氣中，所以熱損失僅1%左右，不需要采用保溫層。
  （6）拆卸、清洗、檢修方便。對於容易結垢的介質，一方麵由於板式換熱器中的介質有激烈的湍流，其湍流臨界雷諾數比一般列管式換熱器低10倍左右，因而不易結垢。另一方麵板片均可拆卸，便於清洗。

  用戶設備後隻需在我方技術人員指導下，將進、出水兩管路一連接，就可以馬上投入使用，這極大的節省了技術人員和公司領導精力。

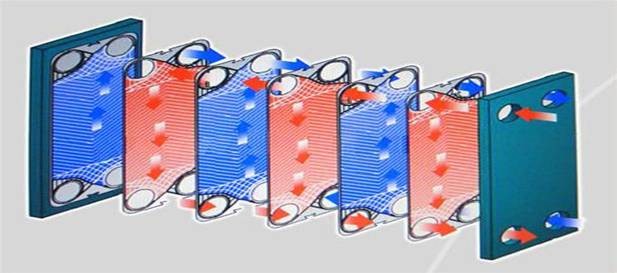

  板式換熱器內部流動形式

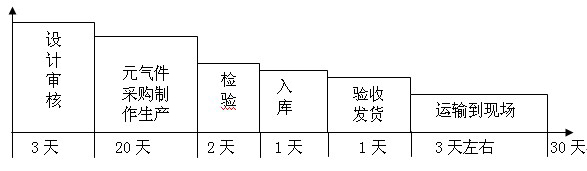

  三、生產周期

  備注：設備的正常製造周期30天，如用戶有特殊要求，另行協商。

  四、提供的服務

  →技術服務：

  1）指導安裝，免費調試。
  2）提供技術圖紙：平麵布置圖、電氣原理圖、電氣接線圖、使用說明書等等
  3）培訓：現場免費培訓操作人員1~2名

  →售後服務：

  1）設備保修一年、終身維修。
  2）長年優惠提供各種備件。
  3）24小時響應客戶要求，48小時提出處理意見，72小時到達現場。

  五、質量保證措施

  1、通過ISO9001-2000版質量體係認證。
  2、嚴格的四道質量檢驗關，符合Q/320211AT01-2004企業標準。
  3、本係列產品已經國家知識產權局注冊備案，號03316122-4。未經我公司授權，任何單位與個人仿冒，均（jun1）屬侵權行為。
